KOMUNIKASI ETHERNET - PRAKTIKUM

Assalamualaikum Wr. Wb

hai guyyssss, kali ini laras bakalan bahas tentang komunikasi ethernet, contohnya kirim sms atau chat guys.

Komunikasi Ethernet merupakan salah satu jenis komunikasi yang paling sering ditemui saat ini. Penggunaannya juga beragam, bisa digunakan untuk komunikasi antar PC, PC dengan mikrokontroller, PC dengan PLC, PLC dengan PLC dan sebagainya. Komunikasi Ethernet dapat menggunakan media berupa kabel maupun nirkabel. Media kabel yang digunakan biasanya berupa kabel UTP yang ditiap ujungnya terdapat konektor RJ45, sedangkan yang nirkabel biasanya memanfaatkan router wireless. Untuk mengenali tujuan pengiriman data, komunikasi ini menggunakan IP address dan port. IP Address dianalogikan sebagai kompleks perumahan, dan port dianalogikan sebagai nomor rumah. Jika IP Address dan port yang digunakan asal-asalan, maka paket data yang dikirimkan juga tidak akan pernah sampai ke device tujuan. Pada komunikasi Ethernet terdapat 2 jenis protocol pengiriman data, yaitu TCP dan UDP. Kedua protocol tersebut memiliki kelebihan dan kekurangan masing-masing. Pada praktikum kali ini, kita akan membuat sebuah aplikasi chatting teks sederhana menggunakan protocol UDP.

okey, sekarang lanjut yowww ke praktikumnya

1. Buka Visual studio 2012, pilih new project dan pilih windows form.

2. Susun Form seperti dibawah ini:

3. tambahkan program dibawah ini.

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

using System.Net;

using System.Net.Sockets;

using System.Threading;

namespace Laras_Komunikasi_Ethernet

{

public partial class Form1 : Form

{

delegate void AddMessage(string message);

string name;

int port = 11000;

const string broadcastAddress= "192.168.0.255"; // IP address tujuan

UdpClient receivingClient = new UdpClient(11000); //port yg digunakan

UdpClient sendingClient;

Thread receivingThread;

public Form1()

{

InitializeComponent();

this.Load += new EventHandler (Form1_Load);

button1.Click +=new EventHandler (button1_Click);

}

private void Form1_Load(object sender, EventArgs e)

{

textBox1.Focus();

InitializeSender();

InitializeReceiver();

}

private void InitializeSender()

{

sendingClient = new UdpClient(broadcastAddress, port);

sendingClient.EnableBroadcast = true;

}

private void InitializeReceiver()

{

ThreadStart start = new ThreadStart(Receiver);</port>

receivingThread =new Thread (start);</port>

receivingThread.IsBackground=true;

receivingThread.Start();

}

private void button1_Click(object sender, EventArgs e)

{

textBox1.Text = textBox1.Text.TrimEnd();

if (!string.IsNullOrEmpty(textBox1.Text))

{

string toSend = "<" + Environment.MachineName + ">:" + textBox1.Text;

byte[] data = Encoding.ASCII.GetBytes(toSend);

sendingClient.Send(data, data.Length);

textBox1.Text = " ";

}

textBox1.Focus();

}

private void Receiver()

{

IPEndPoint endPoint = new IPEndPoint(IPAddress.Any, port);

AddMessage messageDelegate = messageReceived;

while (true)

{

byte[] data = receivingClient.Receive(ref endPoint);

string message = Encoding.ASCII.GetString(data);

Invoke(messageDelegate, message);

System.Console.Beep(1500, 300);

}

private void messageReceived(string message)

{

richTextBox1.Text += message + "\n";

}

4. Compile dan jalankan :)

Mei 31, 2015

SERIAL PORT TUGAS - MENYALAKAN 3 LED DI ARDUINO

Assalamualaikum Wr. Wb
hai gaesss, kita coba pengaplikasian dari transmit data yg sudah laras buat sebelumnya yaaa. contohnya ya ini, menyalakan 3 LED dalma arduino (aplikasinya saja)
pertama-tama siapkan visual studio 2012 hehe, habis itu siapkan aplikasi arduino atau HTERM

1. Buka Visual Studio 2012 , pilih new project habis itu namai project anda

2. Susun Form- form seperti punya saya

3. Atur timer 1 di interval properties nya, menjadi 500. lalu, simpan picture sbg LED nya, kalau punya saya memakai warna hitam dan merah. hitam artinya OFF, merah artinya ON

4. kemudian ikuti saja program yang saya buat

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

namespace LED

{

public partial class Form1 : Form

{

Image laras = Properties.Resources.laras;

Image Hanisa = Properties.Resources.Hanisa;

public Form1()

{

InitializeComponent();

}

private void Form1_Load(object sender, EventArgs e)

{

serialPort1.Open();

}

private void button2_Click(object sender, EventArgs e)

{

try

{

serialPort1.Write("1");

pictureBox1.BackgroundImage = Hanisa;

}

catch (Exception ex)

{

MessageBox.Show(ex.Message);

}

private void button3_Click(object sender, EventArgs e)

{

try

{

serialPort1.Write("0");

pictureBox1.BackgroundImage = laras;

}

catch (Exception ex)

{

MessageBox.Show(ex.Message);

}

private void button1_Click(object sender, EventArgs e)

{

serialPort1.Write(textBox1.Text);

}

private void timer1_Tick(object sender, EventArgs e)

{

if (serialPort1.BytesToRead != 0)

{

textBox2.Text = serialPort1.ReadExisting();

}

private void button4_Click(object sender, EventArgs e)

{

try

{

serialPort1.Write("2");

pictureBox2.BackgroundImage = Hanisa;

}

catch (Exception ex)

{

MessageBox.Show(ex.Message);

}

private void button5_Click(object sender, EventArgs e)

{

try

{

serialPort1.Write("3");

pictureBox2.BackgroundImage = laras;

}

catch (Exception ex)

{

MessageBox.Show(ex.Message);

}

private void button7_Click(object sender, EventArgs e)

{

try

{

serialPort1.Write("4");

pictureBox3.BackgroundImage = Hanisa;

}

catch (Exception ex)

{

MessageBox.Show(ex.Message);

}

private void button6_Click(object sender, EventArgs e)

{

try

{

serialPort1.Write("5");

pictureBox3.BackgroundImage = laras;

}

catch (Exception ex)

{

MessageBox.Show(ex.Message);

}

5. Lalu jalankan aplikasi HTERM seperti ini, lalu setting COM berlawanan dengan COM yang terdapat pada visual studio dan setting baud nya menjadi 9600 lalu kemudian klik connect.

Komunikasi Serial Chapter 2 - Transmit Data

Assalamualaikum Wr. Wb

hai gaesss, kali ini kita bakaan bahas seperti postingan yang komunikasi serial chapter 1 tapi ini mengirim data. misalkan, aplikasinya itu ada di SMS, pasti sering dong sms-an????? nah itu salah satu contohnya gaess. mau tau gimana caranya?? ayow laras kasih tau:)
Pengiriman data melalui serial port sangat sederhana, cukup menggunakan method Write dengan parameter berupa string yang ingin dikirim, gaesss. Tujuan praktikum ini membuat aplikasi chating antara dua komputer menggunakan port serial.
ikutin ya langkah-langkah nya:
1. Buka solution baru di visual studio 2012 pilih windows form application.
2. Susun Form seperti dibawah ini

3. Komponen Timer ada di Windows Form toolbar. Sedangkan komponen SerialPort ada di Components toolbar. Jangan lupa, setting properties Enabled di komponen Timer menjadi true. Kemudian properties Interval di-setting menjadi 500 ms.

4. Double click tombol (button) dengan text “kirim”. Ketikkan statemen di bawah ini di dalam fungsi ButtonClick :

serialPort1.Write(textBox1.Text);

Kode di atas tujuannya adalah untuk menuliskan isi dari textBox1 ke port serial. Sebelumnya kita harus membuka port dulu dengan statemen :

serialPort1.Open();

Double click untuk timer. Ketikkan statemen di bawah ini di dalam fungsi TimerTick :

if (serialPort1.BytesToRead != 0){

textBox2.Text = serialPort1.ReadExisting();

}

5. Kode di atas tujuannya adalah untuk membaca data yang ada di buffer serial port. Compile dan jalankan program.

6. Buka hyperterminal, kemudian amati data yang tampil pada hyperterminal saat anda mengirim data.

7. Buka Arduino.exe.

8. Ketikkan program dibawah ini pada Arduino IDE.

9. Koneksikan Arduino ke computer, pilih port dan tipe Arduino terlebih dahulu. Kemudian upload program tersebut dengan cara mengeklik tanda

10. Tunggu sampai ada tulisan “Done Uploading” pada Arduino IDE.

11. Jalankan aplikasi anda, dengan mengatur port serial sesuai dengan port Arduino yang terdeteksi pada computer.

12. Coba kirim data karakter dari aplikasi.

13. Amati hasilnya pada Arduino.

Komunikasi Serial Chapter 1 - Receive Data (Menerima Data)

Assalamualaikum Wr. Wb
hai, gaesssss first of all thank you for visiting my beauty blog hehe.
okay, sekarang laras akan memberikan sebuah tutorial mengenai komunikasi serial untuk menerima data. hmm, secara umum sih pengaplikasiannya untuk memonitoring sesuatu, misalnya memonitoring ikan, tumbuhan dan masih banyak lagi pengaplikasiannya.
Secara teorinya mulai dr serial portnya yaaaa, Port merupakan kumpulan jalur elektronik untuk menyalurkan data. Port ada yang untuk input saja, output saja atau input/output. Port dipakai untuk komunikasi antara CPU dengan monitor, keyboard,mouse dll.
Proses pengiriman data dapat langsung sekaligus secara paralel dengan menggunakan beberapa kabel, atau satu-persatu secara berurutan (serial) dengan menggunakan sepasang kabel. Contoh transmisi data secara paralel adalah komunikasi harddisk IDE dengan
CPU, komunikasi printer dengan komputer. Contoh transmisi data secara serial adalah komunikasi harddisk SATA dengan CPU, komunikasi USB dll.
Mikrokontroller umumnya menggunakan standar komunikasi serial RS232 untuk koneksi dengan perangkat lain. Komputer juga memiliki port standar serialport, paralelport, USB, VGA dan PS/2. Pada praktikum ini kita akan mempelajari penggunaan serial port.

sekarang, langsung saja ya ke praktikum nya gaess.
1. Buka visual studio 2012, pilih windows form application, jangan lupa diberi nama filenya gaes
2. Tujuan praktikum ini adalah untuk menerima data dari mikrokontroller melalui port serial. Data yang dikirim oleh mikrokontroller adalah kondisi dari potensiometer. Nilai analog
tegangan akan dikonversi oleh mikro ke nilai digital dalam range 0 - 1023. Kemudian nilai digital ini yang dikirim ke komputer melalui port serial. Program pada mikro (kita akan menggunakan arduino) cukup sederhana:
void setup()
{
Serial.begin(9600);
}
void loop()
{
int sensorValue = analogRead(A1);
delay(500);
Serial.println(sensorValue, DEC);
}

3. Buat solution baru. Susun form dengan control-control seperti terlihat pada gambar:

4. Atur properties "Series" seperti dibawah ini, dan Anda bisa mengubah jenis grafik dengan mengubah ChartType nya.

5. Komponen SerialPort ada di Components toolbar, sedangkan komponen Chart ada di data.

6. Tambahkan program berikut untuk control button1:

if (button1.Text == "Connect") {

button1.Text = "Disconnect";

serialPort1.Open();

richTextBox1.text="";

a=0; (Inisialisai dahulu variabel global)

}

else {

button1.Text = "Connect";

serialPort1.Close();

}

7. Tambahkan program berikut ke event DataReceived-nya serial:

klik serialPort1 > klik event > double klik data received > tambahkan programnya

rxString = serialPort1.ReadLine();

this.Invoke(new EventHandler(DisplayText));

Kita menggunakan method Invoke karena thread untuk receive serial berbeda dengan thread program utama. Padahal object RichTextBox atau Label, tempat kita untuk menampilkan data

serial, terletak di thread utama. Invoke membuat kita dapat melakukan cross-thread. Program di atas akan membuat event DataReceived memanggil event handler baru yang terletak di thread utama, yaitu DisplayText.

8. Untuk method DisplayText, tambahkan program berikut:

private void DisplayText(object sender, EventArgs e){

richTextBox1.AppendText(rxString);

richTextBox1.ScrollToCaret();

chart1.Series["Series1"].Points.AddXY(a,Convert.ToInt16(rxString));

a++;

}

9. Compile dan jalankan programnya. Good Luck

Mei 06, 2015

ALL ABOUT TRANSISTOR - RESUME

1. Dasar-dasar Transistor

Pada postingan sebelumnya telah laras sharing tentang karakteristik dasar diode, sebuah piranti dua terminal (karenanya disebut di-ode) beserta aplikasinya. Pada bagian ini akan laras posting karakteristik piranti tiga terminal atau lebih dikenal sebagai “transistor”. Pertama-tama membahas transistor bipolar atau BJT (Bipolar Junction Transistor). Berikutnya akan kita bahas transistor unipolar seperti misalnya FET (field-effect transistor).

Dibandingkan dengan FET, BJT dapat memberikan penguatan yang jauh lebih besar dan tanggapan frekuensi yang lebih baik. Pada BJT baik pembawa muatan mayoritas maupun pembawa muatan minoritas mempunyai peranan yang sama pentingnya.

Gambar 1 Diagram BJT : a) Jenis n-p-n dan b) Jenis p-n-p

Terdapat dua jenis kontruksi dasar BJT, yaitu jenis n-p-n dan jenis p-n-p. Untuk jenis n-p-n, BJT terbuat dari lapisan tipis semi konduktor tipe-p dengan tingkat doping yang relatif rendah, yang diapit oleh dua lapisan semikonduktor tipe-n. Karena alasan sejarah pembuatannya, bagian di tengah disebut “basis” (base), salah satu bagian tipe-n (biasanya mempunyai dimensi yang kecil) disebut “emitor” (emitter) dan yang lainya sebagai “kolektor” (collector). Secara skematik kedua jenis transistor diperlihatkan pada gambar diagram BJT diatas.

Tanda panah pada gambar 1 menunjukkan kaki emitor dan titik dari material tipe-pke material tipe-n. Perhatikan bahwa untuk jenis n-p-n, transistor terdiri dari dua sambungan p-n yang berperilaku seperti diode. Setiap diode dapat diberi panjar maju atau berpanjar mundur, sehingga transistor dapat memiliki empat modus pengoperasian. Salah satu modus yang banyak digunakan disebut “modus normal”, yaitu sambungan emitor-basis berpanjar maju dan sambungan kolektor-basis berpanjar mundur. Modus ini juga sering disebut sebagai pengoperasian transistor pada “daerah aktif”.

2. Pabrikasi BJT

Pabrikasi BJT dapat dilakukan dengan dua teknik, yaitu struktur transistor-alloy melalui difusi dan struktur transistor planar. Gambar 2.a) diatas menunjukkan struktur transistor alloy n-p-n. Kolektor terbuat dari chip semikonduktor tipe-n dengan ketebalan kurang dari 1

. Daerah basis dibuat dengan proses difusi kemudian dibuat kontak logam untuk dihubungkan dengan kaki basis. Daerah emitor dibuat dengan teknik alloy pada daerah basis. Sebagai hasilnya berupa sebuah pasangan sambungan p-n yang dipisahkan oleh daerah basis kira-kira setebal kertas.

Untuk struktur planar (gambar 2.b)), suatu lapisan tipe-n dengan tingkat doping rendah ditumbuhkan di atas substrat

(tanda + menunjukkan tingkat doping sangat tinggi). Setelah melalui proses oksidasi pada permukaan, sebuah jendela (window) dibuka dengan proses penggerusan (etching) dan suatu pengotor (p) dimasukkan ke kristal dengan proses difusi untuk membentuk sambungan (junction). Sekali lagi setelah melalui reoksidasi, sebuah jendela kecil dibuka untuk proses difusi pembentukan daerah emitor (n).

Gambar 2 Transistor : a) Sumber alloy , b) Sumber planar dan c) Simbol rangkaian

Secara konvensional simbol transistor n-p-n diperlihatkan pada gambar 2-c dilengkapi dengan tanda panah pada emitor yang menunjukkan aliran muatan positif. Walaupun sebuah transistor n-p-n akan bekerja dengan kedua daerah n dapat berfungsi sebagai emitor, namun karena kedua daerah mempunyai tingkat doping dan geometri yang berbeda, maka daerah n yang dimaksud harus diberi label.

3. Pengoperasian Transistor

Pada gambar 3-a diperlihatkan keping horizontal transistor jenis n-p-n. Pengoperasian transistor dapat diterangkan secara kualitatif dalam hal distribusi potensial pada sambungan (gambar 3-b). Sambungan emitor berpanjar maju, dengan efek dari tegangan panjar

terjadi penurunan tegangan penghalang pada sambungan emitor dan memberi kesempatan pada elektron melakukan injeksi ke basis dimana pada daerah ini miskin elektron (minoritas).

Sambungan kolektor berpanjar mundur; sebagai efek dari pemasangan tegangan panjar akan menaikkan potensial penghalang pada sambungan kolektor. Karena

daerah basis sangat tipis, hampir semua elektron yang terinjeksi pada basis tersapu ke kolektor dimana mereka melakukan rekombinasi dengan lubang yang “disediakan” dengan pemasangan baterai luar. (Sebenarnya terjadi pengambilan elektron oleh baterai eksternal, meninggalkan lubang untuk proses rekombinasi).

Sebagai hasilnya terjadi transfer arus dari rangkaian emitor ke rangkaian kolektor yang besarnya hampir tidak tergantung pada tegangan kolektor-basis. Seperti akan kita lihat, transfer tersebut memungkinkan pemasangan hambatan beban yang besar untuk mendapatkan penguatan tegangan.

Gambar 3 Pengoperasian transistor n-p-n

Gambar 4 Skema pergerakan pembawa muatan pada pengoperasian transistor n-p-n.

4. Karakteristik DC

Karakteristik DC dari BJT dapat diprediksi dengan melihat aliran pembawa muatan melewati sambungan dan ke basis. Dengan sambungan emitor berpanjar maju dan sambungan kolektor berpanjar mundur (biasa disebut operasi normal, pengoperasian di daerah aktif), gerakan pembawa muatan pada transistor n-p-n seperti diskemakan pada gambar 4 Komponen terbesar dari arus emitor (ϒ) terdiri atas elektron yang mengalir melewati penurunan tegangan potensial (

) ke sambungan emitor-basis. Efisiensi emitor (γ) berharga mendekati satu sehingga arus hampir terdiri atas semua elektron yang terinjeksi dari emitor. Komponen lain adalah aliran lubang dari basis yang juga difasilitasi oleh penurunan tegangan penghalang tersebut. Daerah basis memiliki tingkat doping yang lebih rendah dibandingkan daerah emitor, sehingga arus lubang relatif lebih rendah. Kedua jenis muatan mengalir melalui proses difusi.

Elektron yang “terinjeksi” dari emitor ke basis dapat mengalir melalui

sambungan emitor-basis secara bebas karena beberapa sebab:

i) Tidak ada tegangan yang melawannya,

ii) Hanya terdapat jarak yang pendek pada daerah basis (tipis) dan

iii) Hanya terdapat jumlah lubang yang relatif rendah sehingga tidak banyak elektron yang tertangkap lubang dan hilang, yaitu dengan proses rekombinasi.

Dengan proses pabrikasi transistor yang benar, kurang lebih 99 - 99,9% electron yang terinjeksi berhasil mencapai sambungan basis-kolektor (faktor α biasanya berharga sekitar 0,98). Elektron tersebut tidak mengalami kesulitan akibat penurunan tegangan penghalang.

Arus elektron

mendominasi besarnya arus kolektor. Komponen lain dari arus kolektor berupa arus drift melewati sambungan kolektor-basis dari pembawa muatan minoritas hasil generasi termal. Jika kita memasang tegaangan pada

sambungan emitor-basis, kita menginjeksi arus yang diberikan oleh persamaan arus diode

Mei 03, 2015

Tutorial Membuat Game Tic Tac Toe Sederhana C#

Assalamualaikum Wr. Wb

hai temen-temen..udah lama nih gak posting lagi. dan sekarang laras ada tugas lagi nih tentang game yeeeey :D
kali ini laras mau membuat game tic tac toe sederhana guys!! pada tau kan tic tac toe?? itu loh permainan waktu di SD dan SMP yang namanya SOS, kadang-kadang juga ada di SMA/K (kalau lagi bosen aja) hihihi
game ini asik loh guys! ada player1 dan player 2 guys, kalau dulu kan seringnya mainnya di kertas yakan nah sekarang laras buat di komputer nih :D

program ini memakai banyak kemungkinan, jadi laras memakai beberapa case disini.
begini langkah-langkahnya :
1. Buka new project di Visual Studio 2012, jangan lupa diberi nama dan pilih windows application
2. Pilih Label, Button, Picture Box dan Menu Script di toolbox kemudian susun sesuai keinginan anda.

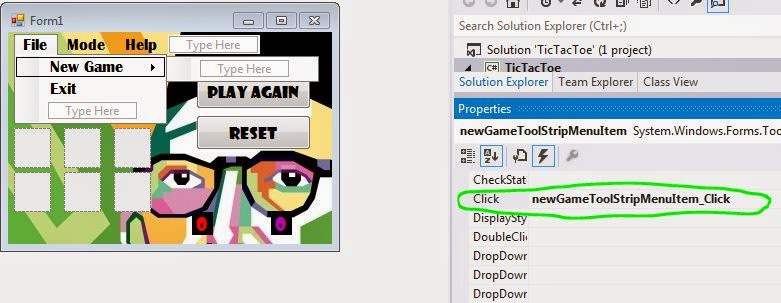

untuk memakai menu strip kita harus mengubah event click semuanya, mulai dari file sampai help. seperti dibawah ini.

3. Kemudian tambahkan gambar X dan O untuk permainannya di resource. seperti ini :

4. Masukkan Codingannya, pertama-tama inisialisasi dahulu variabel globalnya.
//Inisialisasi Variabel Global
Image pictureX = Properties.Resources.Capture; // lokasi gambar X
Image pictureO = Properties.Resources.fg; // lokasi gambar O
Image pctr; int count = 0;
Boolean checkX = false, checkO = false, easy = false;
public int pict1 = 0, pict5 = 0, pict9 = 0,
pict2 = 0, pict6 = 0,
pict3 = 0, pict7 = 0,
pict4 = 0, pict8 = 0;

5. Buat fungsi reset untuk mereset aplikasinya.
private void reset()
{
pict1 = pict2 = pict3 = pict4 = pict5 = pict6 = pict7 = pict8 = pict9 = count = 0; //mereset nilai int pict1-pict9
easy = checkX = checkO = false;
// mengembalikan ke gambar awal picture box / kosong
pictureBox1.BackgroundImage = pictureBox2.BackgroundImage =
pictureBox3.BackgroundImage = pictureBox4.BackgroundImage =
pictureBox5.BackgroundImage = pictureBox6.BackgroundImage =
pictureBox7.BackgroundImage = pictureBox8.BackgroundImage =
pictureBox9.BackgroundImage = null;
label1.Text = label2.Text = "0";
// enable semua picture box
List<PictureBox> pctlist = new List<PictureBox>();
foreach (PictureBox pct in this.Controls.OfType<PictureBox>())
{
pctlist.Add(pct);
pct.Enabled = true;
}
}

6. Nonaktifkan atau disable semua picture box ketika hasil score tampil
private void disablepicturebox()
{
List<PictureBox> pctList = new List<PictureBox>();
foreach (PictureBox pct in this.Controls.OfType<PictureBox>())
{
pctList.Add(pct);
pct.Enabled = false;
}
}

7. Nonaktifkan atau disable picture box yang sudah diclick agar player yang lain tidak dapat menggunakan picture box yang sudah dipakai.
private void wasclickedbefore(int pic)
{
switch (pic)
{
case 1: { if (pict1 == 1) pict1++; break; }
case 2: { if (pict2 == 1) pict2++; break; }
case 3: { if (pict3 == 1) pict3++; break; }
case 4: { if (pict4 == 1) pict4++; break; }
case 5: { if (pict5 == 1) pict5++; break; }
case 6: { if (pict6 == 1) pict6++; break; }
case 7: { if (pict7 == 1) pict7++; break; }
case 8: { if (pict8 == 1) pict8++; break; }
case 9: { if (pict9 == 1) pict9++; break; }
default: break;
}
if (easyToolStripMenuItem.Checked == true)
easycomputer_play(pic);
else if (normalToolStripMenuItem.Checked == true && easy == false)
normalcomputer_play(pic);
else if (normalToolStripMenuItem.Checked == true && easy == true)
easycomputer_play(pic);
}

8. Jika memilih level easy seperti ini logika fungsi easy modenya
private void easycomputer_play(int pic)
{
if (pict1 == 0) { pictureBox1.BackgroundImage = pictureO; pict1 = 2; }
else if (pict2 == 0) { pictureBox2.BackgroundImage = pictureO; pict2 = 2; }
else if (pict3 == 0) { pictureBox3.BackgroundImage = pictureO; pict3 = 2; }
else if (pict4 == 0) { pictureBox4.BackgroundImage = pictureO; pict4 = 2; }
else if (pict5 == 0) { pictureBox5.BackgroundImage = pictureO; pict5 = 2; }
else if (pict6 == 0) { pictureBox6.BackgroundImage = pictureO; pict6 = 2; }
else if (pict7 == 0) { pictureBox7.BackgroundImage = pictureO; pict7 = 2; }
else if (pict8 == 0) { pictureBox8.BackgroundImage = pictureO; pict8 = 2; }
else if (pict9 == 0) { pictureBox9.BackgroundImage = pictureO; pict9 = 2; }
}

9. dan juga logika fungsi normal mode

private void normalcomputer_play(int pic)

{

if ((pict1 == 2 || pict2 == 2 || pict3 == 2 || pict4 == 2 || pict6 == 2 || pict7 == 2 ||pict8 == 2 || pict9 == 2) && pict5 == 0) { pictureBox5.BackgroundImage = pictureO; pict5 = 2; }

else if (pict5 == 2 && (pict1 == 0 || pict3 == 0 || pict7 == 0 || pict9 == 0))

{

Random Rnd = new Random();

int rnd = Rnd.Next(1, 5);

switch (rnd)

{

case 1:

{

if (pict1 == 0) pictureBox1.BackgroundImage = pictureO;

pict1 = 2; break;

}

case 2:

{

if (pict3 == 0) pictureBox3.BackgroundImage = pictureO;

pict3 = 2; break;

}

case 3:

{

if (pict7 == 0) pictureBox7.BackgroundImage = pictureO;

pict7 = 2; break;

}

case 4:

{

if (pict9 == 0) pictureBox9.BackgroundImage = pictureO;

pict9 = 2; break;

}

default: break;

}

easy = true;

}

10. Kemungkinan Player 1 atau X menang, beginilah fungsi memeriksa ketika User (X) menang:

private void result()

{

if (pictureBox1.BackgroundImage == pictureX &&

pictureBox2.BackgroundImage == pictureX &&

pictureBox3.BackgroundImage == pictureX)

{
